Xếp phôi thép tấm là bước sắp xếp toàn bộ chi tiết cần cắt lên một hoặc nhiều tấm thép sao cho tận dụng tối đa diện tích, trước khi đưa vào máy CNC laser. Đây chính là công đoạn nesting mà bất kỳ xưởng cắt laser thép tấm nào cũng phải thực hiện trước khi vận hành máy. Nếu xếp phôi ẩu, phần thép dư thừa giữa các chi tiết sẽ biến thành phế liệu, còn bạn vẫn phải trả tiền cho toàn bộ tấm thép đã mua. Ngược lại, khi xếp phôi đúng cách, diện tích sử dụng trên mỗi tấm tăng lên, số tấm cần mua giảm xuống và chi phí gia công cũng giảm theo. Bài viết dưới đây giải thích nesting là gì, những yếu tố quyết định cách xếp phôi hiệu quả, quy trình xếp phôi bằng phần mềm chuyên dụng và cách tận dụng phần phôi dư sau khi cắt, để bạn chủ động kiểm soát chi phí vật tư ngay từ khâu lên bản vẽ cắt.
Tóm tắt nhanh: Xếp phôi thép tấm (nesting) là quá trình sắp xếp các chi tiết cần cắt lên tấm thép theo bố cục tối ưu, giúp giảm phần vật tư dư thừa và giảm số tấm phải sử dụng. Cách xếp phôi hiệu quả cần tính đến khe cắt, khoảng hở an toàn giữa các chi tiết, hướng cán của tấm thép và khổ tấm sẵn có. Xưởng gia công thường dùng phần mềm nesting chuyên dụng để tự động xoay, nhóm chi tiết và xuất chương trình cắt, kết hợp cắt chung mạch để giảm thêm thời gian và vật tư hao hụt.
Xếp phôi thép tấm (nesting) là gì?
Xếp phôi thép tấm, hay còn gọi là nesting, là quá trình sắp xếp toàn bộ chi tiết 2D cần cắt lên một hoặc nhiều tấm thép sao cho phần diện tích sử dụng là lớn nhất và phần dư thừa là nhỏ nhất. Đây là bước bắt buộc trước khi dịch vụ CNC laser thép tấm bắt đầu cắt tại xưởng.
Thông thường, xưởng dùng phần mềm nesting chuyên dụng để đọc file bản vẽ DXF hoặc DWG của từng chi tiết, sau đó tự động sắp xếp, xoay và nhóm các chi tiết lại với nhau. Nesting áp dụng chung cho hầu hết công nghệ cắt 2D đang dùng thép tấm phẳng, không riêng cắt laser: máy cắt plasma CNC hay cắt oxy-gas cũng cần xếp phôi trước khi chạy chương trình cắt.
Xếp phôi ảnh hưởng thế nào đến chi phí và tiến độ gia công?
Xếp phôi ảnh hưởng trực tiếp đến số tấm thép phải mua, thời gian máy chạy và cả đơn giá gia công cuối cùng bạn nhận được. Đây là lý do khâu này luôn được kiểm tra kỹ trước khi báo giá cho đơn hàng nhiều chi tiết.
Một tấm thép xếp phôi kém có thể chỉ dùng được 60-70% diện tích, phần còn lại vẫn tính vào chi phí vật tư dù không cắt được chi tiết nào. Ngoài ra, chi tiết đặt sai khoảng cách còn buộc kỹ thuật viên phải xếp lại từ đầu, kéo dài thời gian lập trình cắt. Vì chi phí gia công thường tính theo số tấm hoặc khối lượng thép thực tế đã dùng sau khi xếp phôi, nên cách tính giá gia công thép tấm của một đơn hàng phụ thuộc khá nhiều vào việc xếp phôi đã tối ưu hay chưa.
Những yếu tố quyết định cách xếp phôi thép tấm hiệu quả
Bốn yếu tố quyết định hiệu quả xếp phôi thép tấm là khe cắt, khoảng hở an toàn giữa các chi tiết, hướng cán của tấm thép và khổ tấm đang có sẵn tại xưởng. Bỏ qua một trong bốn yếu tố này đều có thể khiến chi tiết bị lỗi hoặc tấm thép hao hụt nhiều hơn mức cần thiết.
Khe cắt và khoảng hở giữa các chi tiết
Mỗi đường cắt laser đều lấy đi một phần vật liệu rất nhỏ dọc theo mép cắt, gọi là khe cắt. Phần mềm nesting phải trừ hao khoảng này giữa hai chi tiết liền kề, nếu không mép cắt sẽ bị dính hoặc chi tiết bị lẹm hình. Ngoài khe cắt, khoảng hở an toàn giữa các chi tiết cũng cần đủ lớn để nhiệt cắt không tích tụ và làm chi tiết cong vênh cục bộ.
Hướng cán của tấm thép
Với chi tiết còn phải chấn (uốn) sau khi cắt, hướng cán của tấm thép quyết định chi tiết đó có bị nứt ở mép uốn hay không. Đường chấn nên đặt vuông góc hoặc lệch một góc với hướng cán thay vì song song, nên khi xếp phôi cần định hướng chi tiết theo đúng chiều cán chứ không chỉ xoay để tiết kiệm diện tích. Nếu chi tiết còn cần chấn sau khi cắt, bạn nên tính khai triển phôi trước khi chấn để kích thước đưa lên bàn cắt đã bao gồm đúng phần bù trừ uốn, tránh phải cắt bổ sung sau đó.
Khổ tấm tiêu chuẩn đang có tại xưởng
Khổ tấm tiêu chuẩn quyết định số chi tiết tối đa xếp được trên một tấm và phần dư còn lại ở biên tấm. Bảng dưới đây tóm tắt bốn yếu tố trên để bạn tiện đối chiếu khi làm việc với bộ phận kỹ thuật.
| Yếu tố | Ảnh hưởng đến cách xếp phôi |
|---|---|
| Khe cắt laser | Phải trừ hao giữa hai chi tiết liền kề để mép cắt không dính hoặc lẹm hình. |
| Khoảng hở an toàn | Giữ đủ khoảng cách để nhiệt cắt không tích tụ, tránh chi tiết cong vênh cục bộ. |
| Hướng cán của thép tấm | Quyết định chiều đặt chi tiết cần chấn, hạn chế nứt tại mép uốn. |
| Khổ tấm tiêu chuẩn (ví dụ 1250×2500mm, 1250×3000mm) | Quyết định số chi tiết tối đa xếp được trên một tấm và phần dư ở biên tấm. |
Quy trình xếp phôi thép tấm bằng phần mềm nesting
Quy trình xếp phôi thép tấm bằng phần mềm nesting gồm năm bước: nhập bản vẽ, phần mềm tự động sắp xếp, kỹ thuật viên kiểm tra lại, xuất chương trình cắt và áp dụng cắt chung mạch nếu phù hợp. Toàn bộ quy trình này diễn ra trước khi tấm thép được đưa lên bàn máy.
- Nhập file bản vẽ DXF/DWG của từng chi tiết vào phần mềm nesting.
- Phần mềm tự động nhóm và xoay chi tiết theo các ràng buộc đã thiết lập như khoảng hở, hướng cán, kích thước tấm.
- Kỹ thuật viên kiểm tra lại bố cục, chỉnh tay những chi tiết cần ưu tiên hướng cán hoặc thứ tự cắt.
- Xuất chương trình cắt (G-code/NC) và mô phỏng đường chạy dao trước khi cắt thật.
- Áp dụng cắt chung mạch giữa các chi tiết đặt liền cạnh nhau để giảm thêm đường cắt thừa.
Cắt chung mạch là kỹ thuật cho hai chi tiết liền kề dùng chung một đường cắt thay vì cắt hai đường riêng biệt. Theo công bố của một số nhà sản xuất máy cắt laser, kỹ thuật này có thể giảm đáng kể thời gian cắt cho các chi tiết đặt liền cạnh nhau, đồng thời giảm thêm phần vật liệu mất đi giữa hai chi tiết so với cắt tách rời từng đường.
Ví dụ minh họa xếp phôi trên khổ thép tấm 1250×2500mm
Ví dụ dưới đây minh họa sự khác biệt giữa xếp phôi thủ công và xếp phôi bằng phần mềm nesting trên cùng một tấm thép 1250×2500mm. Số liệu chỉ mang tính minh họa để bạn hình dung, không phải cam kết tỷ lệ hao hụt thực tế cho mọi đơn hàng.
Giả sử cần cắt 40 chi tiết hình chữ nhật kích thước 300×200mm. Nếu xếp thủ công theo hàng cột đơn giản, không xoay chi tiết và chừa khoảng cách dư thừa để an toàn, một tấm 1250×2500mm thường chỉ đặt vừa khoảng 30-32 chi tiết. Khi dùng phần mềm nesting, chi tiết được xoay xen kẽ 90 độ để lấp đầy phần trống giữa các hàng, cùng một tấm đó có thể đặt vừa 36-38 chi tiết, tức là giảm được ít nhất một tấm thép cho mỗi 4-5 tấm cần dùng ban đầu.
| Cách xếp phôi | Tỷ lệ hao hụt tham khảo |
|---|---|
| Xếp thủ công, ước lượng bằng mắt | Thường trên 15% diện tích tấm, tùy hình dạng chi tiết và tay nghề người xếp. |
| Xếp bằng phần mềm nesting 2D | Khoảng 5-7% với chi tiết hình dạng phức tạp, theo tài liệu chuyên ngành về phần mềm cắt thép tối ưu. |
Đây là số liệu tham khảo ngành, không phải bảng cam kết hao hụt của một đơn hàng cụ thể. Tỷ lệ hao hụt thực tế còn phụ thuộc vào hình dạng chi tiết, độ dày tấm và mác thép sử dụng.
Cách tận dụng phôi dư sau khi xếp phôi để giảm chi phí
Bạn có thể giảm thêm chi phí bằng ba cách: gộp nhiều đơn hàng nhỏ để xếp chung tấm, chuẩn hóa kích thước chi tiết theo khổ tấm sẵn có, và giữ lại phần phôi dư đủ lớn để dùng cho chi tiết phụ ở đơn hàng sau.
- Gộp đơn hàng nhỏ lẻ: nhiều chi tiết từ các đơn hàng khác nhau nhưng cùng độ dày, cùng mác thép có thể xếp chung một tấm thay vì mở tấm riêng cho từng đơn.
- Chuẩn hóa kích thước chi tiết: thiết kế chi tiết theo kích thước chia hết cho khổ tấm sẵn có giúp phần mềm nesting sắp xếp gọn hơn, giảm phần dư ở biên tấm.

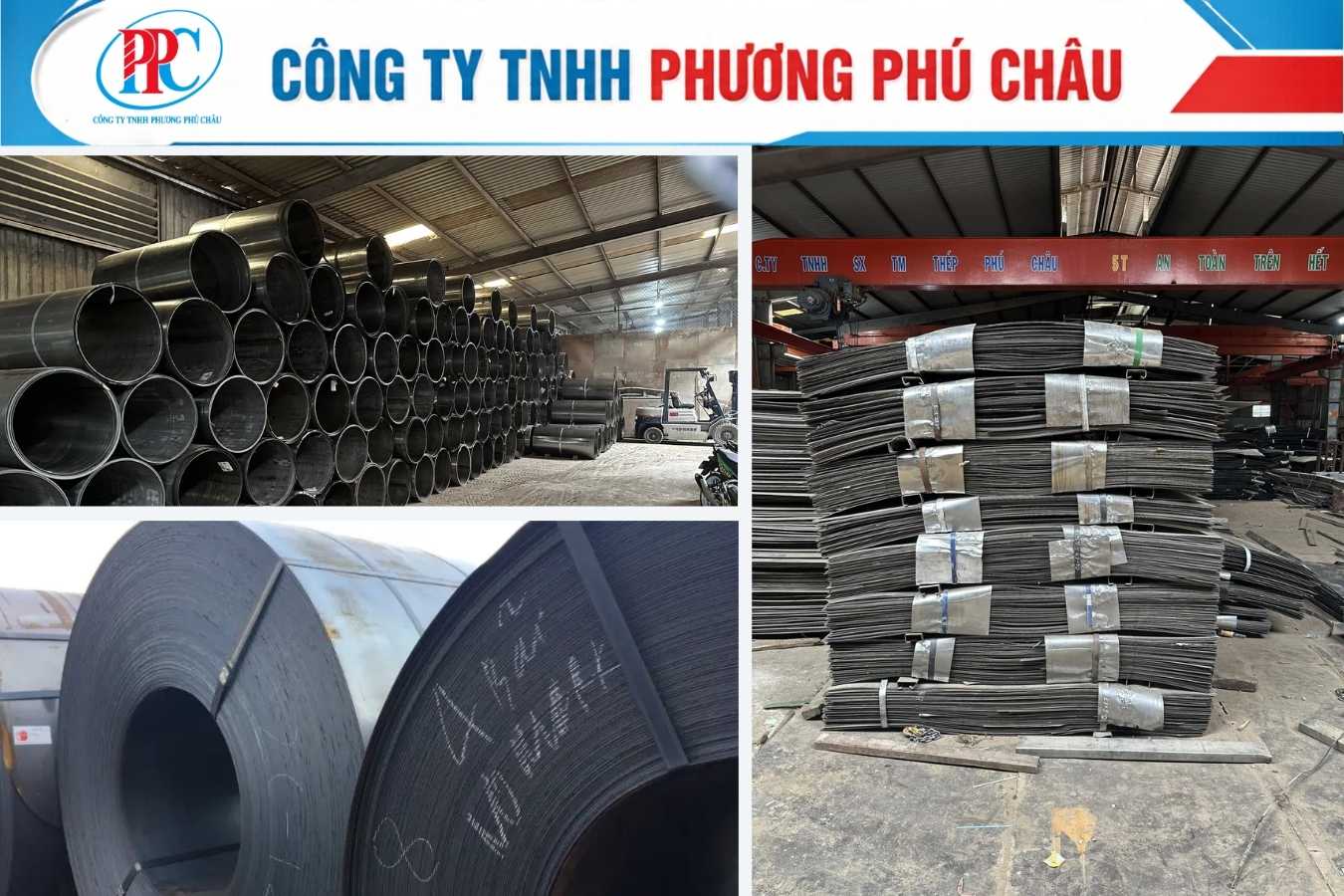

- Lưu kho phôi dư theo mác thép và độ dày: phần thép dư sau khi cắt, nếu đủ diện tích, được phân loại và giữ lại để dùng cho các chi tiết nhỏ, bản mã hoặc pát ở đơn hàng tiếp theo thay vì bán phế liệu ngay.
Khi nào bạn nên yêu cầu xưởng xếp phôi tối ưu trước khi báo giá?
Bạn nên yêu cầu xưởng xếp phôi tối ưu trước khi báo giá khi đặt gia công nhiều chi tiết khác nhau trong cùng một đơn hàng, đặt số lượng lớn, hoặc dùng thép tấm dày và mác thép có giá trị cao. Đây là những trường hợp phần dư thừa nếu xếp phôi kém sẽ ảnh hưởng rõ rệt đến tổng chi phí.
Với các đơn hàng này, thay vì báo giá dựa trên diện tích chi tiết cộng dồn đơn thuần, xưởng cần chạy thử nesting để biết chính xác số tấm thật sự phải dùng. Cách làm này giúp báo giá gia công thép tấm sát với chi phí vật tư thực tế hơn, tránh phát sinh khi vào sản xuất. Nếu bạn đã có bản vẽ, hãy gửi trực tiếp để bộ phận kỹ thuật của xưởng gia công thép tấm chạy thử nesting và báo lại số tấm cần dùng trước khi chốt đơn giá.
Câu hỏi thường gặp về xếp phôi thép tấm
Dưới đây là những câu hỏi khách hàng thường hỏi khi tìm hiểu về xếp phôi thép tấm và nesting, tổng hợp từ thực tế tư vấn đơn hàng cắt CNC laser.
Nesting và xếp phôi thép tấm có phải là một không?
Đúng, nesting là tên gọi kỹ thuật trong ngành cơ khí của việc xếp phôi thép tấm. Cả hai từ đều chỉ chung một công đoạn: sắp xếp các chi tiết cần cắt lên tấm thép sao cho tận dụng tối đa diện tích trước khi máy CNC bắt đầu cắt.
Xếp phôi thủ công có đủ chính xác không hay bắt buộc phải dùng phần mềm?
Xếp phôi thủ công vẫn thực hiện được với đơn hàng ít chi tiết, hình dạng đơn giản. Với đơn hàng nhiều chi tiết hoặc hình dạng phức tạp, phần mềm nesting cho kết quả chính xác và tiết kiệm vật tư hơn nhờ khả năng tự động xoay và nhóm chi tiết mà mắt thường khó tính toán hết.
Xếp phôi có làm chậm tiến độ giao hàng không?
Không, xếp phôi bằng phần mềm chuyên dụng chỉ mất vài phút đến vài chục phút tùy số lượng chi tiết, nhanh hơn nhiều so với xếp thủ công. Bước này giúp máy chạy hiệu quả hơn, thực tế còn rút ngắn tổng thời gian gia công thay vì kéo dài tiến độ.
Có cần gửi file DXF/DWG để xưởng xếp phôi trước khi báo giá không?
Có, gửi file DXF/DWG giúp xưởng chạy thử nesting và tính đúng số tấm thép cần dùng trước khi báo giá. Nếu bạn chỉ có bản vẽ giấy hoặc file PDF, xưởng vẫn có thể hỗ trợ dựng lại kích thước, nhưng file DXF/DWG luôn cho kết quả xếp phôi chính xác và nhanh hơn.
Tóm lại, xếp phôi thép tấm không chỉ là bước kỹ thuật trước khi cắt mà còn quyết định trực tiếp bạn phải mua bao nhiêu tấm thép và trả bao nhiêu tiền vật tư cho mỗi đơn hàng. Nắm rõ các yếu tố ảnh hưởng đến nesting và chủ động gửi bản vẽ sớm giúp bạn kiểm soát chi phí tốt hơn ngay từ khâu lên kế hoạch sản xuất. Nếu bạn đang có bản vẽ cần cắt CNC laser, đừng ngần ngại liên hệ để được hỗ trợ xếp phôi và báo giá cụ thể.
