Bạn đang tìm kiếm xưởng gia công vỏ tủ điện thép tấm uy tín, chuẩn kích thước bản vẽ và đáp ứng đúng tiến độ công trình? Từ vỏ tủ điện trong nhà, tủ điện ngoài trời đến tủ mạ kẽm nhúng nóng, chất lượng vỏ tủ quyết định trực tiếp đến tuổi thọ toàn bộ hệ thống điện. Bài viết này sẽ hướng dẫn bạn cách chọn độ dày thép tấm, quy trình gia công đạt chuẩn kỹ thuật và tiêu chí chọn xưởng gia công uy tín với mức giá tận gốc.

Gia công vỏ tủ điện thép tấm là gì?

Gia công vỏ tủ điện thép tấm là quá trình tạo hình phần khung kim loại bao bọc bên ngoài tủ điện, gồm thân tủ, cánh cửa, mặt bích lắp bản lề và tấm đế, từ thép tấm phẳng. Xưởng nhận bản vẽ hoặc mẫu, bóc tách kích thước khai triển, cắt CNC/laser, chấn tạo hình rồi hàn ghép các chi tiết thành khối tủ hoàn chỉnh.

Phạm vi gia công dừng lại ở phần vỏ kim loại: cắt, chấn, hàn, khoan lỗ gá và xử lý bề mặt. Việc lắp đặt thiết bị điện bên trong (aptomat, contactor, bo mạch điều khiển) do đơn vị thi công điện đảm nhận riêng. Cách phân chia này giúp bạn làm việc đúng với từng nhà thầu, tránh nhầm lẫn trách nhiệm khi nghiệm thu.

Vật liệu thép tấm dùng gia công vỏ tủ điện

Ba vật liệu phổ biến để gia công vỏ tủ điện là thép mạ kẽm, tôn đen sơn tĩnh điện và inox, mỗi loại phù hợp một môi trường lắp đặt khác nhau. Lựa chọn đúng vật liệu ngay từ đầu giúp cánh tủ không bị gỉ sét hay ăn mòn sau thời gian ngắn sử dụng.

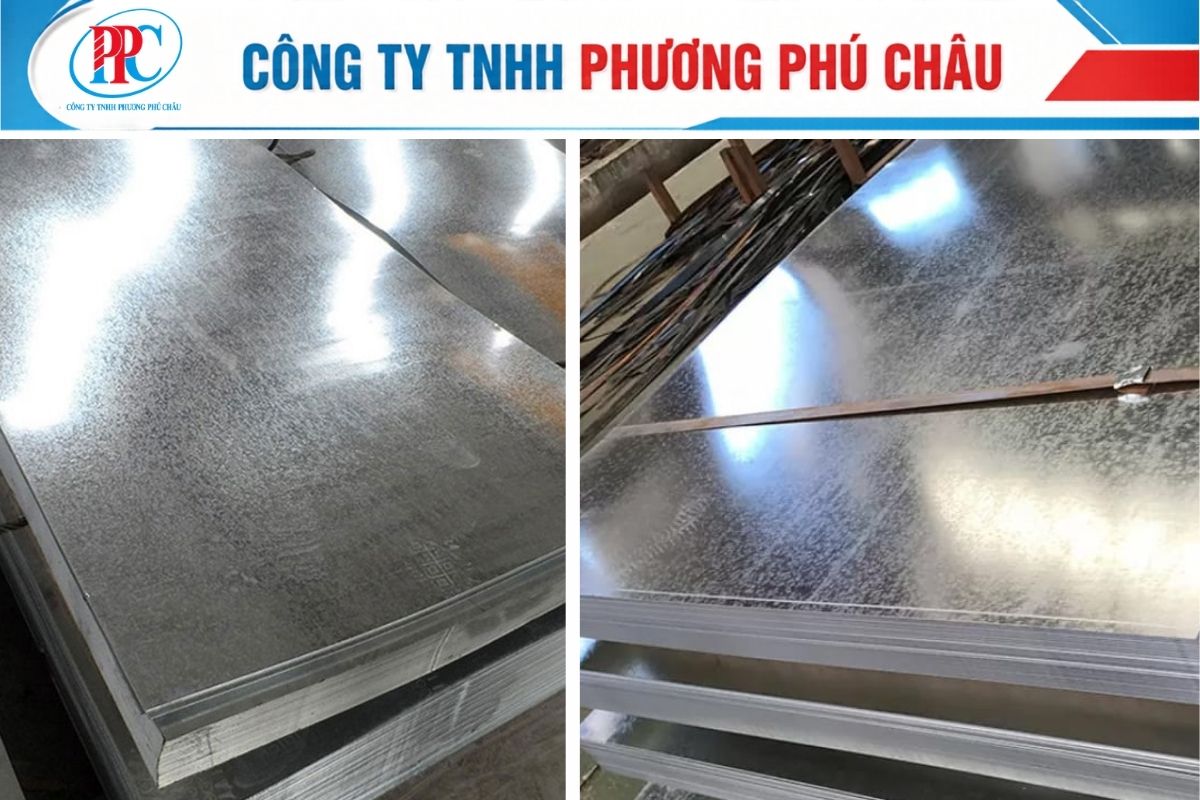

• Thép tấm mạ kẽm: chống oxy hóa tốt ngay từ lớp nền, phù hợp tủ điện tôn kẽm lắp trong nhà xưởng hoặc khu vực có độ ẩm cao; xưởng đang có sẵn kho thép kẽm khổ 1,3 ly để chấn nhanh các chi tiết mỏng.
• Tôn đen sơn tĩnh điện: giá vật tư thấp hơn, cần sơn phủ hoàn thiện sau gia công để chống gỉ; phù hợp tủ điện đặt trong nhà, môi trường khô ráo.
• Inox (SUS 201/304): chống ăn mòn cao nhất trong ba loại, dùng cho tủ điện ngoài trời, khu vực hóa chất hoặc ven biển, chi phí vật tư cao hơn thép thường.

Xưởng đang khai thác khổ thép tấm phổ biến 1250×2500mm và 1250×3000mm, phù hợp bóc tách hầu hết kích thước vỏ tủ điện dân dụng và công nghiệp mà không phải ghép mối nhiều tấm nhỏ. Với vỏ tủ điện khổ lớn hơn khổ tấm tiêu chuẩn, xưởng sẽ tư vấn phương án ghép mối hàn kín khe theo bản vẽ.

Khi nào cần sơn tĩnh điện cho vỏ tủ điện?

Sơn tĩnh điện cần thiết khi vỏ tủ dùng tôn đen hoặc đặt ở môi trường ẩm, ngoài trời, bởi lớp sơn phủ kín bề mặt giúp ngăn hơi ẩm tiếp xúc trực tiếp với thép. Với thép mạ kẽm đặt trong nhà, bạn có thể bỏ qua bước sơn nếu không yêu cầu màu sắc riêng theo bộ nhận diện thương hiệu.

Độ dày vỏ tủ điện theo từng loại tủ

Độ dày vỏ tủ điện phổ biến dao động từ 1,2mm đến 3mm, tăng dần theo kích thước tủ và tải trọng thiết bị lắp bên trong. Tủ càng lớn, cánh cửa càng rộng thì thép càng cần dày hơn để không bị võng hay rung khi đóng mở.

Bảng trên là độ dày tham khảo theo thông lệ ngành, không thay thế tính toán kỹ thuật cụ thể. Độ dày cuối cùng phụ thuộc tải trọng thiết bị lắp bên trong và tiêu chuẩn IP nơi lắp đặt. Khi khai triển phôi cho cánh tủ, kỹ thuật xưởng cần tính đúng hệ số K và bán kính uốn khi chấn thép tấm để cánh cửa khép khít, không hở khe hai bên.

Quy trình gia công vỏ tủ điện thép tấm tại xưởng

Quy trình gia công vỏ tủ điện thép tấm gồm 6 bước nối tiếp: nhận bản vẽ, chọn vật liệu, cắt phôi, chấn tạo hình, hàn lắp và xử lý bề mặt. Mỗi bước đều ảnh hưởng trực tiếp đến việc tủ có lắp vừa thiết bị và đóng mở êm hay không.

1. Nhận bản vẽ hoặc mẫu thực tế: kỹ thuật xưởng kiểm tra kích thước thân tủ, vị trí lỗ gá thiết bị, vị trí bản lề trước khi lên phương án cắt.
2. Chọn vật liệu và độ dày: đối chiếu môi trường lắp đặt để chốt mác thép (mạ kẽm, tôn đen hay inox) và độ dày theo bảng tham khảo ở phần trên.
3. Cắt CNC/laser theo khai triển phôi: phần mềm bóc tách trừ hao hệ số K để kích thước sau chấn đúng bản vẽ, hạn chế cắt lại.
4. Chấn tạo hình thân, cánh, mặt bích: máy chấn thủy lực uốn các cạnh theo góc thiết kế, tạo gân tăng cứng cho cánh cửa lớn.
5. Hàn góc và mài mối hàn: các mối ghép được hàn kín, mài phẳng để bề mặt không lộ vết hàn gây mất thẩm mỹ hoặc đọng nước.
6. Xử lý bề mặt và kiểm tra: sơn tĩnh điện theo yêu cầu, kiểm tra độ khít cánh cửa, độ vuông góc khung trước khi đóng gói giao hàng.

Bạn có bản vẽ hoặc mẫu vỏ tủ điện cần bóc tách khai triển? Gọi ngay để kỹ thuật xưởng tư vấn vật liệu và độ dày phù hợp.

Cách gửi bản vẽ để xưởng bóc tách chính xác

Bản vẽ càng ghi rõ vị trí lỗ gá và bản lề thì xưởng càng bóc tách phôi chính xác, giảm sai sót khi lắp ráp thiết bị. Nếu chưa có bản vẽ CAD, bạn vẫn có thể gửi mẫu thực tế kèm số đo bằng tay để xưởng dựng lại kích thước.

Khi chuẩn bị thông tin gửi xưởng, cần ghi rõ:

• Kích thước thân tủ: chiều cao, chiều rộng, chiều sâu, đo cả phần khung lẫn phần cánh cửa che phủ.
• Vị trí và đường kính lỗ gá thiết bị: lỗ bắt vít bo mạch, lỗ luồn dây, lỗ quạt tản nhiệt nếu có, ghi khoảng cách tâm lỗ rõ ràng.
• Vị trí bản lề và khóa cửa: mở cánh trái hay phải, số lượng bản lề theo chiều cao cánh để tránh cong võng.
• Định dạng file bản vẽ: ưu tiên file DXF hoặc DWG để phần mềm cắt đọc trực tiếp, hạn chế sai lệch khi phải vẽ lại từ file ảnh.

Lỗi thường gặp khi gia công vỏ tủ điện thép tấm

Ba lỗi thường gặp nhất là hở khe cánh cửa, cong mặt cánh và lệch tâm bản lề, phần lớn xuất phát từ việc tính khai triển phôi hoặc chọn độ dày chưa phù hợp. Nhận diện đúng nguyên nhân giúp bạn yêu cầu xưởng khắc phục ngay từ bản vẽ, thay vì chỉnh sửa tại công trình.

• Hở khe hai bên cánh cửa: do tính sai kích thước bù trừ khi chấn hoặc khung thân bị lệch góc vuông, cần kiểm tra lại bằng thước vuông trước khi hàn cố định.

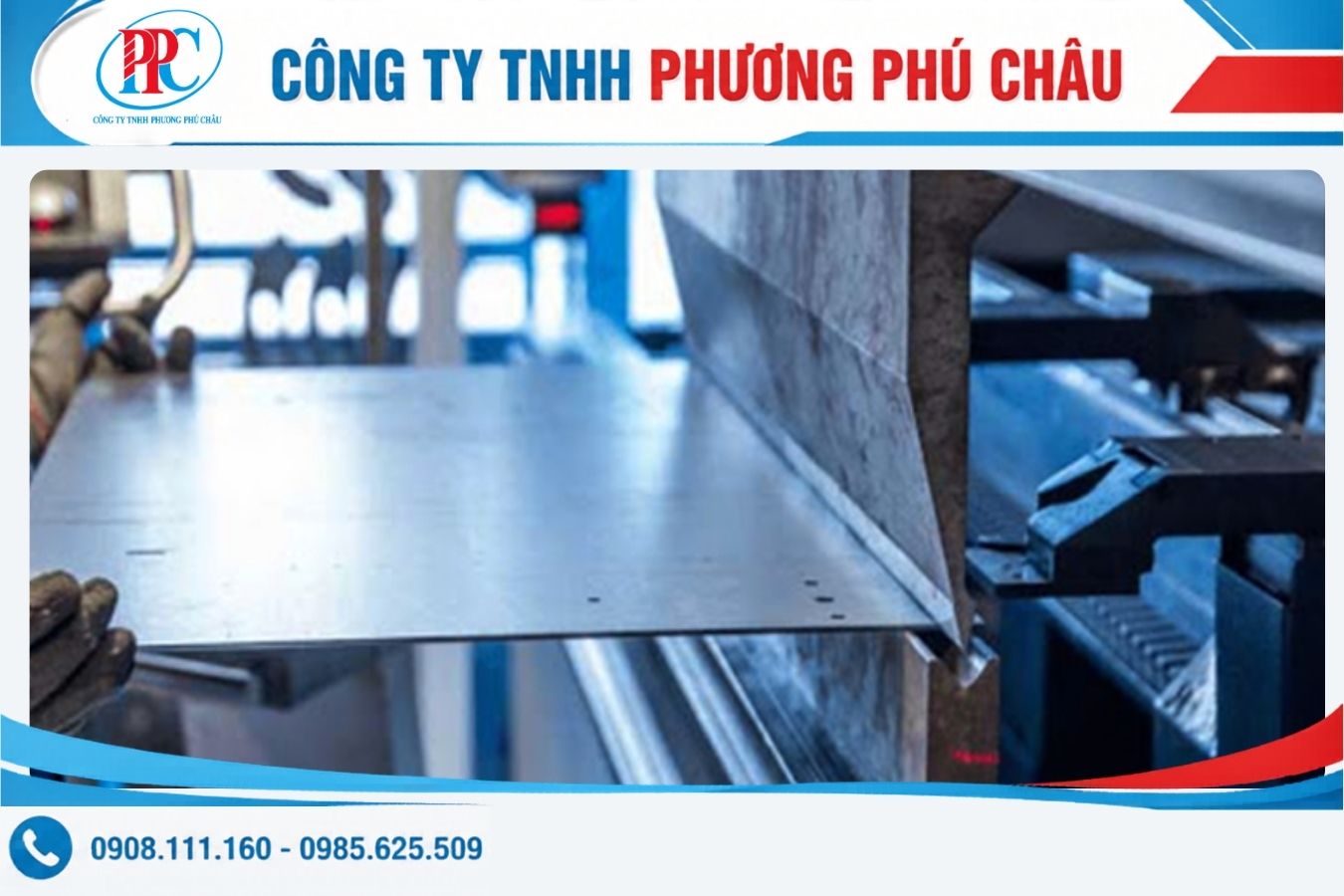

• Cong hoặc võng mặt cánh: thường gặp ở cánh cửa khổ lớn dùng thép quá mỏng so với tải trọng, khắc phục bằng cách tăng độ dày hoặc thêm gân tăng cứng theo gia công chấn thép hình chữ U ở mép cánh.
• Lệch tâm bản lề, khó đóng mở: do đo sai vị trí trên bản vẽ hoặc hàn bản lề không cùng một đường chuẩn, cần định vị bằng dưỡng trước khi hàn.

Với thép tấm mỏng dưới 1,5mm, nguy cơ cong vênh sau khi chấn còn cao hơn do vật liệu đàn hồi ngược nhiều; bạn có thể tham khảo thêm các lỗi chấn thép tấm cán mỏng thường gặp để yêu cầu xưởng kiểm soát lực chấn phù hợp ngay từ đầu.

Kinh nghiệm chọn xưởng gia công vỏ tủ điện thép tấm

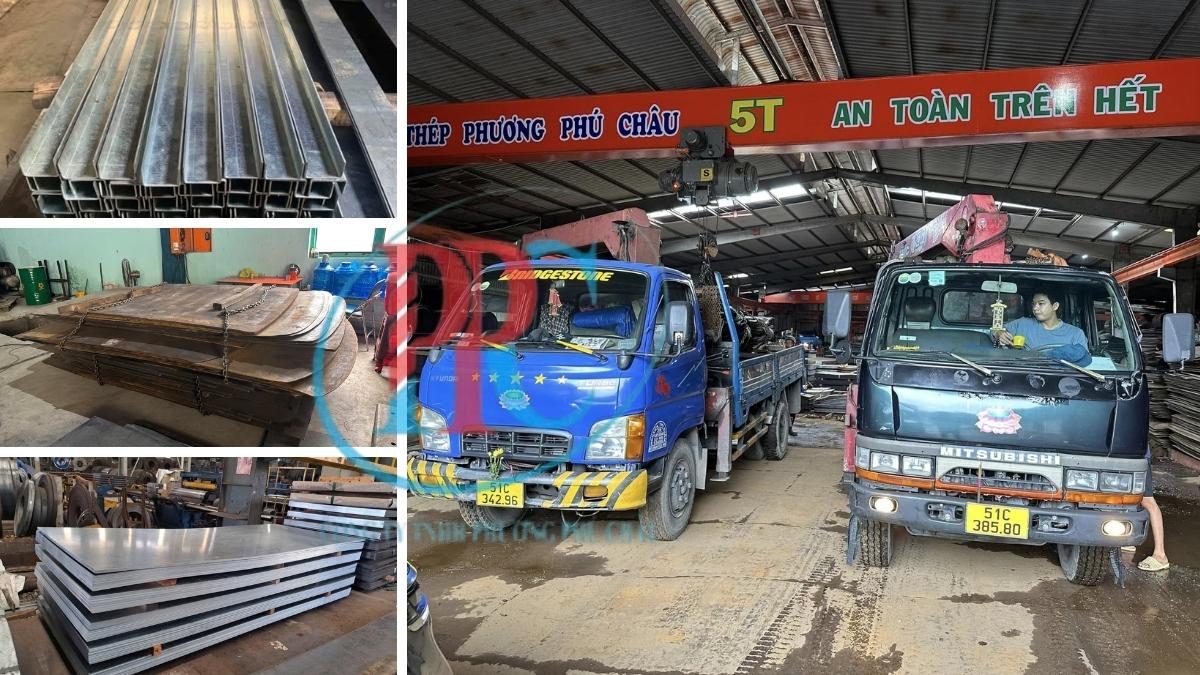

Nên chọn xưởng có sẵn máy cắt CNC/laser và máy chấn thủy lực tại chỗ, thay vì đặt qua trung gian rồi thuê ngoài từng công đoạn. Cách này giúp kích thước cắt và chấn khớp nhau ngay từ đầu, không phát sinh sai số cộng dồn giữa hai xưởng khác nhau.

• Có kho vật tư sẵn: xưởng vừa có kho thép tấm vừa gia công tại chỗ rút ngắn thời gian chờ nhập vật tư so với xưởng phải đặt mua riêng từng đơn hàng.
• Nhận đọc bản vẽ kỹ thuật: kỹ thuật xưởng đọc được file DXF/DWG và phản hồi lại vị trí bất hợp lý trên bản vẽ trước khi cắt, không cắt theo bản vẽ có lỗi.
• Minh bạch phạm vi công việc: xác nhận rõ xưởng gia công phần vỏ hay nhận luôn lắp đặt thiết bị điện, tránh hiểu nhầm khi nghiệm thu.

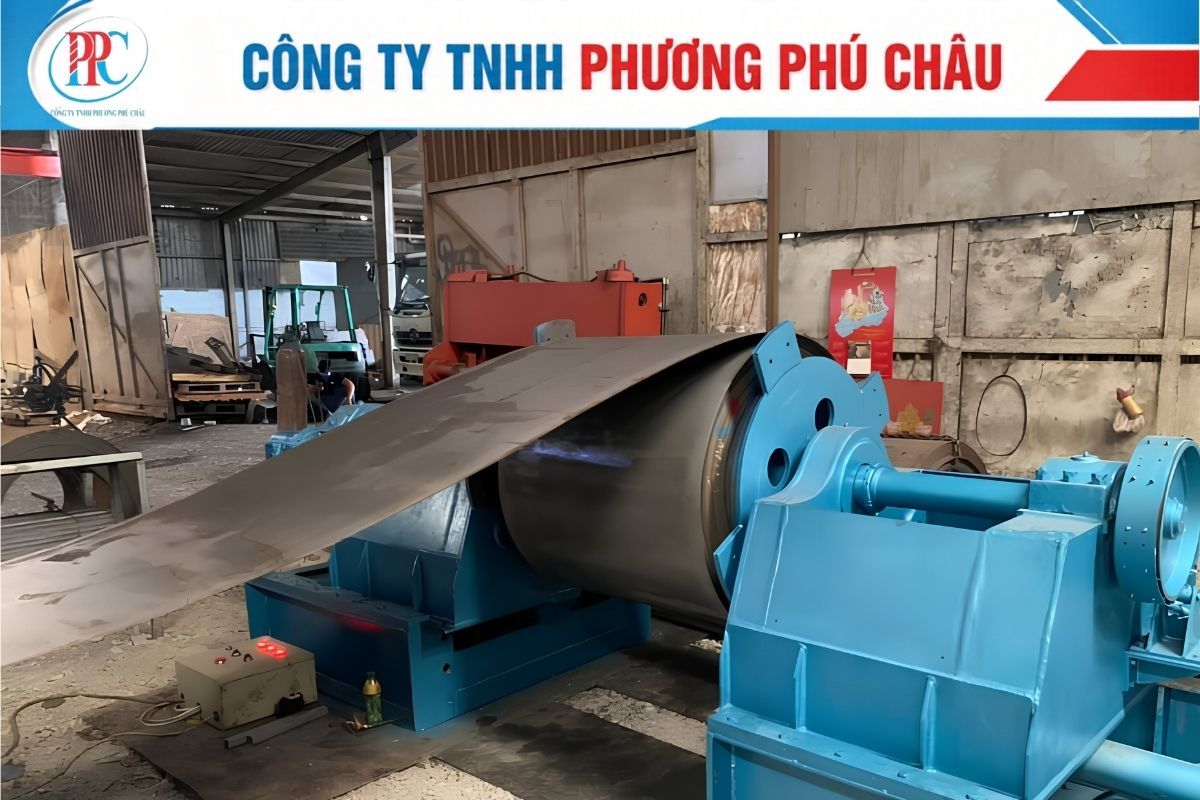

Phương Phú Châu vừa có kho thép tấm mạ kẽm, cán nóng, cán nguội vừa trực tiếp cắt CNC/laser và chấn tại xưởng theo bản vẽ, phù hợp cho cả đơn hàng lẻ và đơn hàng số lượng lớn cho nhà thầu M&E.

Còn thắc mắc về vật liệu, độ dày hay cách gửi bản vẽ vỏ tủ điện? Gọi ngay hotline để được tư vấn trực tiếp.

Câu hỏi thường gặp về gia công vỏ tủ điện thép tấm

Gia công vỏ tủ điện thép tấm có bao gồm lắp thiết bị điện bên trong không?

Không, dịch vụ chỉ gồm cắt, chấn, hàn và xử lý bề mặt phần vỏ kim loại. Việc lắp aptomat, contactor hay đấu nối bo mạch điều khiển do đơn vị thi công điện đảm nhận riêng theo đúng chuyên môn.

Nên chọn độ dày thép nào cho vỏ tủ điện ngoài trời?

Vỏ tủ điện ngoài trời nên dùng thép mạ kẽm hoặc inox độ dày 2,0 – 3,0mm, kết hợp gioăng kín nước quanh cánh cửa. Độ dày cụ thể vẫn cần đối chiếu tải trọng thiết bị và tiêu chuẩn IP theo yêu cầu lắp đặt thực tế.

Vỏ tủ điện thép tấm có bắt buộc sơn tĩnh điện không?

Không bắt buộc với thép mạ kẽm dùng trong nhà, nhưng bắt buộc với tôn đen hoặc tủ đặt ngoài trời để chống gỉ. Lớp sơn tĩnh điện còn giúp tủ có màu sắc đồng bộ theo yêu cầu nhận diện của từng công trình.

Không có file CAD thì có gia công vỏ tủ điện được không?

Vẫn gia công được, bạn có thể gửi mẫu tủ cũ hoặc số đo kèm ảnh chụp có thước đối chiếu để kỹ thuật xưởng dựng lại bản vẽ. Cách này mất thêm thời gian bóc tách so với việc gửi sẵn file DXF/DWG.

Kết luận

Gia công vỏ tủ điện thép tấm đạt yêu cầu kỹ thuật cần đúng ba yếu tố: vật liệu phù hợp môi trường lắp đặt, độ dày tương xứng tải trọng và bản vẽ ghi rõ vị trí lỗ gá, bản lề trước khi cắt chấn. Nắm rõ những điều này giúp bạn làm việc với xưởng gia công nhanh hơn, hạn chế phát sinh chỉnh sửa sau khi nhận hàng.

Nếu bạn đang cần báo giá gia công vỏ tủ điện thép tấm theo bản vẽ hoặc mẫu có sẵn, hãy gửi thông tin để xưởng Phương Phú Châu kiểm tra và tư vấn phương án phù hợp nhất.
