Dịch vụ gia công bệ máy thép tấm đóng vai trò vô cùng quan trọng trong ngành cơ khí chế tạo, giúp đảm bảo độ vững chắc và chống rung hiệu quả cho các hệ thống máy móc công nghiệp. Việc lựa chọn phương án gia công chuẩn xác không chỉ giúp tối ưu hóa hiệu suất hoạt động mà còn kéo dài tuổi thọ cho thiết bị. Trong bài viết dưới đây, hãy cùng Phương Phú Châu tìm hiểu chi tiết về quy trình, ưu điểm và các tiêu chí lựa chọn đơn vị gia công uy tín nhé!
Tóm tắt nhanh: Gia công bệ máy thép tấm là quá trình cắt, khoan lỗ bu lông neo, hàn gân gia cường và khử ứng suất trên một tấm thép để tạo thành bệ đỡ máy đúng theo bản vẽ kỹ thuật. Độ dày tấm đế được chọn theo tải trọng và tần suất rung của thiết bị, không áp dụng một con số cố định cho mọi loại máy. Quy trình thường gồm 5 bước: cắt phôi, khoan/đột lỗ, hàn gân, khử ứng suất và kiểm tra độ phẳng trước khi bàn giao.

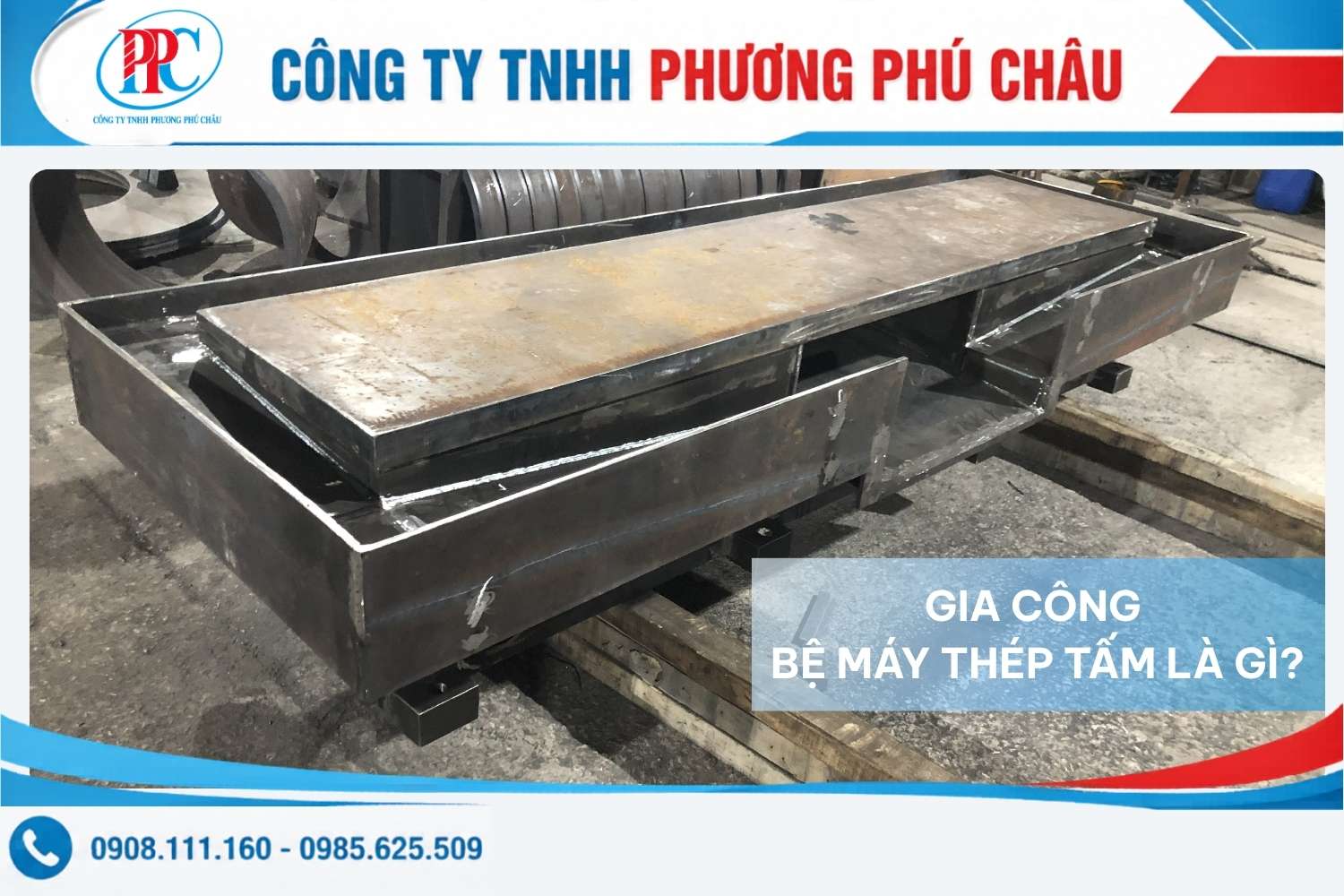

Gia công bệ máy thép tấm là gì? Vì sao cần gia công theo bản vẽ?
Gia công bệ máy thép tấm là quá trình chế tạo khung đế bằng thép tấm theo kích thước và yêu cầu kỹ thuật cụ thể, dùng để đỡ, cố định và hạn chế rung lắc cho máy móc, thiết bị công nghiệp trong quá trình vận hành. Bệ máy còn được gọi là đế máy công nghiệp hoặc giá đỡ máy, có nhiệm vụ liên kết chân máy với nền xưởng, tạo thành kết cấu chắc chắn và ổn định.
Mỗi loại máy có kích thước chân đế, tải trọng, vị trí lỗ bu lông và độ cao lắp đặt khác nhau. Vì vậy, sử dụng bệ máy sản xuất theo mẫu chung có thể dẫn đến tình trạng không khớp kích thước hoặc không đủ diện tích tiếp xúc. Gia công bệ máy thép tấm theo bản vẽ giúp kiểm soát chính xác các thông số kỹ thuật ngay từ đầu, hạn chế việc khoan, cắt hoặc chêm đệm bổ sung khi lắp đặt tại công trình.
>>Có thể bạn quan tâm: Xưởng gia công thép tấm uy tín, giá rẻ TP.HCM

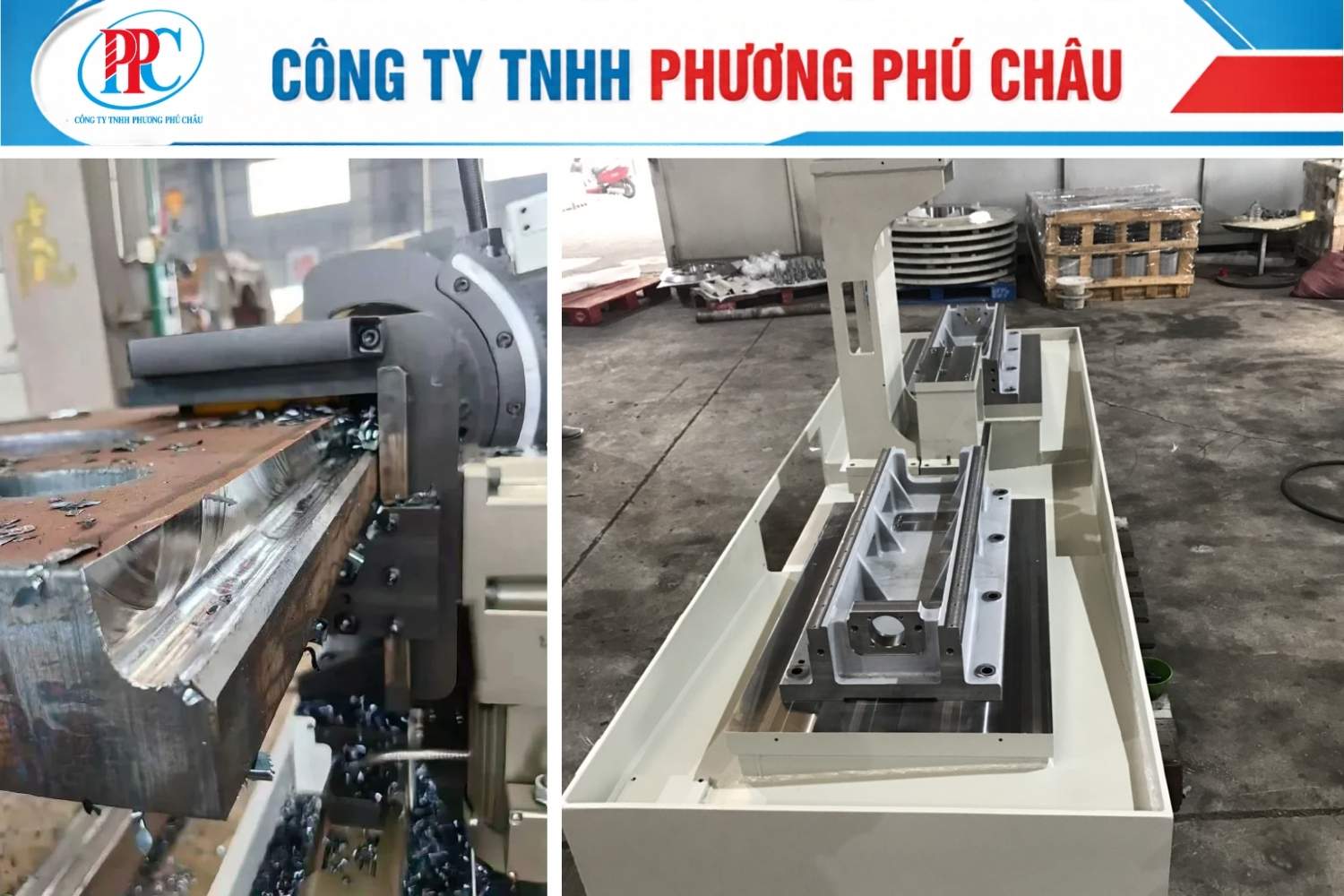

Cấu tạo một bệ máy thép tấm gồm những bộ phận nào?
Một bệ máy thép tấm hoàn chỉnh gồm ba phần chính: tấm đế, hệ gân gia cường và các lỗ bu lông neo để cố định xuống nền. Ba phần này phối hợp với nhau để bệ máy vừa phẳng, vừa chịu được tải trọng và rung động trong quá trình vận hành.
- Tấm đế: mặt phẳng chịu tải chính, được cắt theo đúng kích thước và hình dạng chân máy trong bản vẽ.
- Gân gia cường: các thanh thép hàn phía dưới tấm đế theo bố trí dọc hoặc hình tam giác để chống võng; nguyên tắc bố trí gân tăng cứng thép tấm cho bệ máy cũng áp dụng logic tương tự các kết cấu chịu lực khác.
- Lỗ bu lông neo: vị trí và khoảng cách từ lỗ tới mép tấm phải đủ để tránh nứt mép khi siết lực, cách bố trí lỗ có thể tham khảo thêm ở bài bản mã chân cột đang áp dụng cho kết cấu thép.
- Mặt bích liên kết (nếu có): dùng khi bệ máy cần ghép nhiều đoạn tấm hoặc nối thêm khung phụ cho máy có chân đế lớn.
Cách chọn độ dày và mác thép cho bệ máy chịu tải
Độ dày và mác thép của bệ máy chịu tải phụ thuộc vào tải trọng tĩnh của máy, tải trọng động khi thiết bị vận hành và diện tích tiếp xúc của chân đế, không có một con số áp dụng chung cho mọi loại máy. Xưởng thường tham khảo thêm môi trường lắp đặt (khô ráo, ẩm ướt hay có hóa chất) để tư vấn thêm phần sơn phủ bề mặt.
Về vật liệu, bệ máy thép tấm thường dùng các mác thép cán phổ biến trong cơ khí như SS400, Q235 hoặc Q345B tùy yêu cầu chịu lực. Bảng dưới đây là gợi ý tham khảo theo đặc điểm tải, không thay thế cho bản tính kết cấu của kỹ sư:
| Đặc điểm máy / tải trọng | Gợi ý xem xét khi thiết kế |
|---|---|
| Máy nhẹ, ít rung (quạt công nghiệp, motor nhỏ) | Tấm đế mỏng hơn, số gân gia cường ít hơn |
| Tải trung bình, rung liên tục (máy nén khí, băng tải) | Tấm đế dày hơn, gân bố trí dày và đối xứng |
| Tải nặng, rung mạnh hoặc va đập (máy CNC lớn, máy dập) | Tấm đế dày, nhiều gân, có thể ghép thêm mặt bích |
Vì độ dày thực tế còn phụ thuộc vào thông số riêng của từng máy, xưởng khuyến khích bạn gửi kèm khối lượng thiết bị và bản vẽ chân đế để được tư vấn độ dày phù hợp thay vì áp một mức chung.
Quy trình gia công bệ máy thép tấm tại xưởng diễn ra thế nào?
Quy trình gia công bệ máy thép tấm tại xưởng gồm 5 bước chính: cắt phôi theo bản vẽ, khoan hoặc đột lỗ bu lông neo, hàn gân gia cường, khử ứng suất và kiểm tra độ phẳng trước khi bàn giao. Thứ tự các bước ảnh hưởng trực tiếp đến độ chính xác của bệ máy sau cùng.
| Bước | Nội dung thực hiện |
|---|---|
| 1. Cắt phôi | Cắt tấm đế đúng kích thước, hình dạng theo bản vẽ; công đoạn cắt thép tấm theo yêu cầu quyết định độ vuông góc của mép tấm. |
| 2. Khoan/đột lỗ bu lông neo | Định vị lỗ theo tọa độ trong bản vẽ, thực hiện sau bước hàn để tránh lệch tâm do tấm co giãn vì nhiệt. |
| 3. Hàn gân gia cường | Hàn các gân vào mặt dưới tấm đế theo bố trí đã tính; gân có thể được tạo hình sẵn bằng công đoạn chấn thép tấm trước khi hàn. |
| 4. Khử ứng suất | Xử lý nhiệt hoặc để nguội có kiểm soát sau khi hàn nhằm giảm cong vênh tấm đế. |
| 5. Kiểm tra & bàn giao | Đo độ phẳng mặt đế, vệ sinh mối hàn, sơn lót chống gỉ nếu khách yêu cầu |
Những lỗi thường gặp khi gia công bệ máy thép tấm
Lỗi thường gặp nhất khi gia công bệ máy thép tấm là cong vênh mặt đế sau khi hàn, do nhiệt hàn tập trung một phía mà chưa được khử ứng suất đúng cách. Ngoài ra còn một số lỗi khác ảnh hưởng trực tiếp đến độ chính xác khi lắp máy.
- Cong vênh sau hàn: do hàn liên tục một đường dài thay vì hàn đối xứng từng đoạn ngắn; khắc phục bằng cách chia mối hàn và khử ứng suất ngay sau đó.
- Lệch lỗ bu lông neo: xảy ra khi đột lỗ trước bước hàn, tấm co giãn vì nhiệt làm lệch tâm lỗ; nên khoan hoàn thiện sau khi hàn gân.
- Gân bố trí sai vị trí: gân đặt lệch tâm tải khiến bệ máy vẫn rung dù đã tăng cứng, cần đối chiếu lại vị trí trọng tâm máy trước khi hàn.
- Bỏ qua bước khử ứng suất: khiến bệ máy tiếp tục biến dạng nhẹ sau vài tháng vận hành, dù ban đầu đo đạc vẫn đạt yêu cầu.
Checklist bản vẽ cần chuẩn bị trước khi gửi gia công bệ máy
Checklist bản vẽ gửi gia công bệ máy thép tấm cần có đủ năm nhóm thông tin: kích thước tổng thể, tải trọng dự kiến, vị trí lỗ bu lông neo, yêu cầu độ phẳng và mác thép sử dụng. Chuẩn bị đủ các mục này giúp xưởng báo giá và lên lịch gia công nhanh hơn.
- Kích thước tổng thể: chiều dài, chiều rộng, chiều cao bệ máy khớp với chân đế thiết bị thực tế.
- Tải trọng dự kiến: khối lượng máy và tải động phát sinh khi vận hành, để xưởng tư vấn độ dày và số gân phù hợp.
- Vị trí và đường kính lỗ bu lông neo: tọa độ từng lỗ và khoảng cách từ lỗ tới mép tấm.
- Yêu cầu độ phẳng: ghi rõ nếu máy cần độ phẳng cao hơn mức thông thường để tránh rung khi vận hành.
- Mác thép và yêu cầu bề mặt: chọn mác thép phù hợp tải trọng, nêu rõ có cần sơn hay mạ tùy môi trường lắp đặt.
Gia công bệ máy thép tấm phù hợp cho những loại máy nào?
Gia công bệ máy thép tấm được ứng dụng cho nhiều thiết bị công nghiệp như máy CNC, máy nén khí, motor công suất lớn, băng tải, quạt công nghiệp và các loại máy cần kết cấu đỡ chắc chắn. Bệ máy giúp cố định thiết bị, phân bổ tải trọng và hạn chế rung lắc trong quá trình vận hành liên tục.
Tùy từng thiết bị, yêu cầu khi gia công bệ máy thép tấm cũng có sự khác nhau. Chẳng hạn, máy CNC cần bệ có độ cứng cao, khả năng chịu tải tốt và hạn chế biến dạng để đảm bảo độ chính xác khi gia công. Trong khi đó, bệ dành cho băng tải, motor hoặc quạt công nghiệp thường được chú trọng khả năng chịu tải và giảm rung khi thiết bị hoạt động trong thời gian dài.
Vì vậy, khung đế máy nên được thiết kế và gia công theo kích thước, tải trọng, vị trí lắp đặt và yêu cầu kỹ thuật của từng thiết bị, thay vì sử dụng một mẫu bệ máy cố định cho nhiều loại máy khác nhau.
Kết luận
Việc đầu tư gia công bệ máy thép tấm là nền tảng vững chắc giúp hệ thống máy móc của doanh nghiệp vận hành ổn định và an toàn. Hy vọng những chia sẻ trên đã cung cấp cho bạn góc nhìn toàn diện để lựa chọn giải pháp tối ưu nhất. Nếu bạn đang tìm kiếm một đơn vị gia công cơ khí uy tín, hãy liên hệ ngay với Phương Phú Châu để nhận tư vấn chi tiết và báo giá gia công bệ máy thép tấm nhanh chóng!
THÔNG TIN LIÊN HỆ CÔNG TY TNHH PHƯƠNG PHÚ CHÂU
Hotline: 0908.111.160 - 0985.625.509
Email: hddt.thepphuongphuchau@gmail.com
Website: phuongphuchausteel.com
Câu hỏi thường gặp về gia công bệ máy thép tấm
Bệ máy thép tấm dày bao nhiêu là đủ chịu tải?
Độ dày phù hợp phụ thuộc vào tải trọng tĩnh, tải động và diện tích tiếp xúc của từng máy, không có một mức cố định cho mọi thiết bị. Xưởng cần bản vẽ và khối lượng máy thực tế để tư vấn độ dày, số lượng gân gia cường phù hợp thay vì áp một con số chung.
Có bắt buộc phải có bản vẽ mới gia công được bệ máy không?
Có bản vẽ giúp gia công chính xác ngay từ đầu, nhưng nếu bạn chưa có bản vẽ, xưởng vẫn có thể dựng lại kích thước dựa trên máy thực tế hoặc mẫu cũ bạn gửi kèm ảnh chụp có thước đo đối chiếu.
Bệ máy thép tấm khác gì bệ máy đúc gang?
Bệ máy thép tấm gia công nhanh hơn, dễ chỉnh sửa kích thước theo bản vẽ và phù hợp số lượng ít hoặc đơn chiếc, trong khi bệ đúc gang thường dùng cho model sản xuất hàng loạt cần độ giảm chấn cao hơn nhưng thời gian làm khuôn lâu hơn.
Gia công một bệ máy thép tấm mất bao lâu?
Thời gian gia công phụ thuộc vào kích thước, độ dày tấm và số lượng gân, lỗ bu lông neo trong bản vẽ. Xưởng sẽ báo thời gian chính xác sau khi nhận bản vẽ.
Bệ máy thép tấm có được xử lý chống cong vênh sau khi hàn không?
Có. Bước khử ứng suất sau khi hàn gân là bắt buộc trong quy trình để giảm cong vênh mặt đế, kết hợp kiểm tra độ phẳng trước khi bàn giao cho khách.
Bệ máy thép tấm có cần sơn phủ chống gỉ không?
Tùy môi trường lắp đặt, bệ máy có thể sơn lót chống gỉ hoặc để mộc nếu đặt trong khu vực khô ráo. Bạn nên ghi rõ yêu cầu này khi gửi bản vẽ để xưởng báo giá đúng hạng mục.
